luci capo 2004 modificare blocchetto destro

[Giampaolo]

Ho fatto la modifica con foto .......per chi vuole sulla capo 2004 , spegnere le luci abbagliante e anabbagliante lasciando accesa solo la posizione . 8)

Materiale occorrente:-

-2 spezzoni di filo spessore 1,5 mm e lunghi 70 cm
-un mini interruttore
-due pezzi da 2 cm di termorestringente
-un cutter
-un saldatore

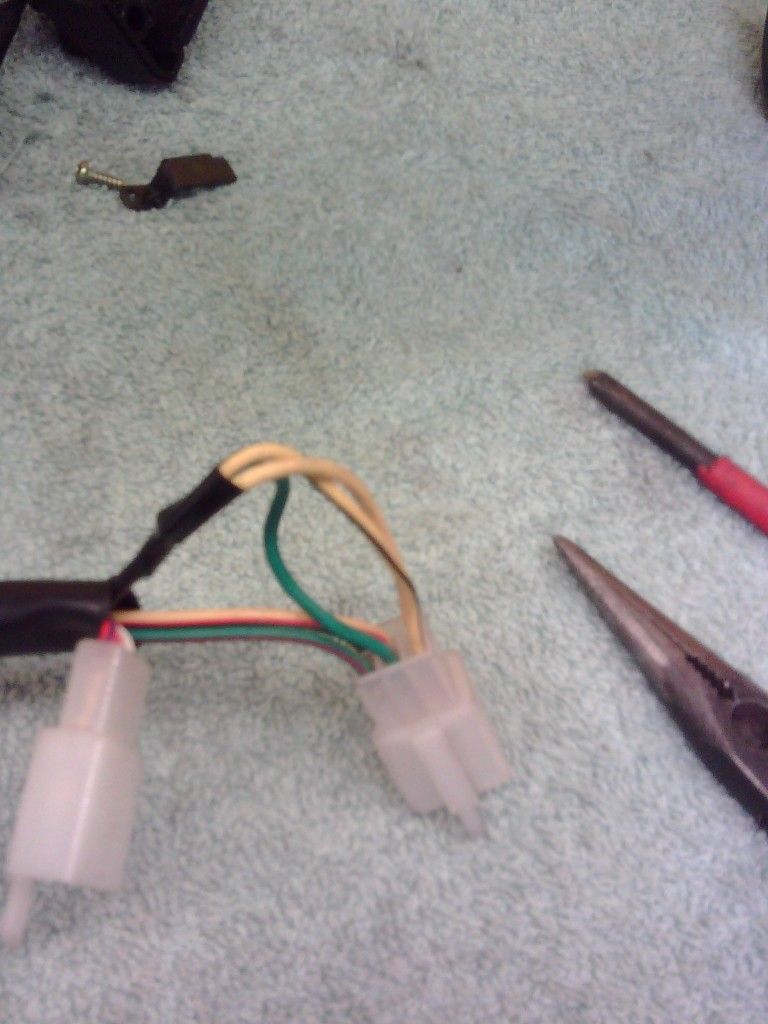

Sfilare per 4 cm il tubetto protettivo vicino al connettore ........troverete una giunta ....


-Togliete l'isolante......
-Tagliate i fili con una forbice sul giuntino

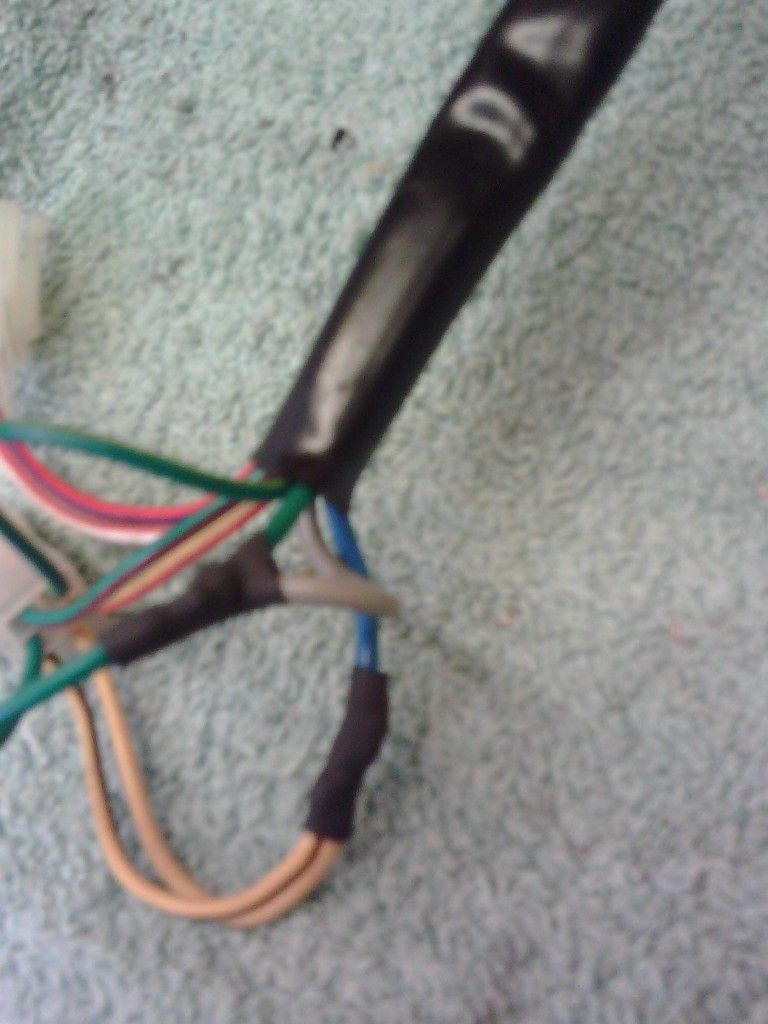

-Unite i fili gialli ad un filo saldandolo e isolandolo con il termorestringente
-Unire e saldare il filo verde a l'altro filo saldandolo e isolandolo con il termorestringente



Saldare due fili ( io li ho messi uno blu e uno grigio )

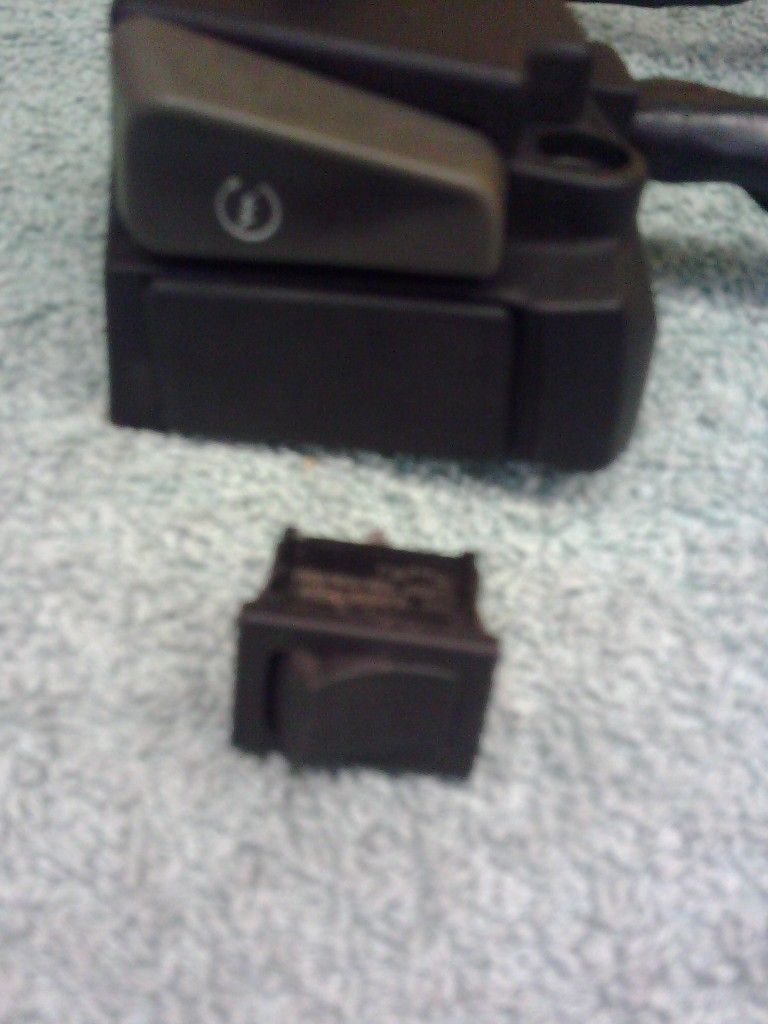

Eseguire il foro per il mini interruttore ( parte difficile , ma non impossibile.......)

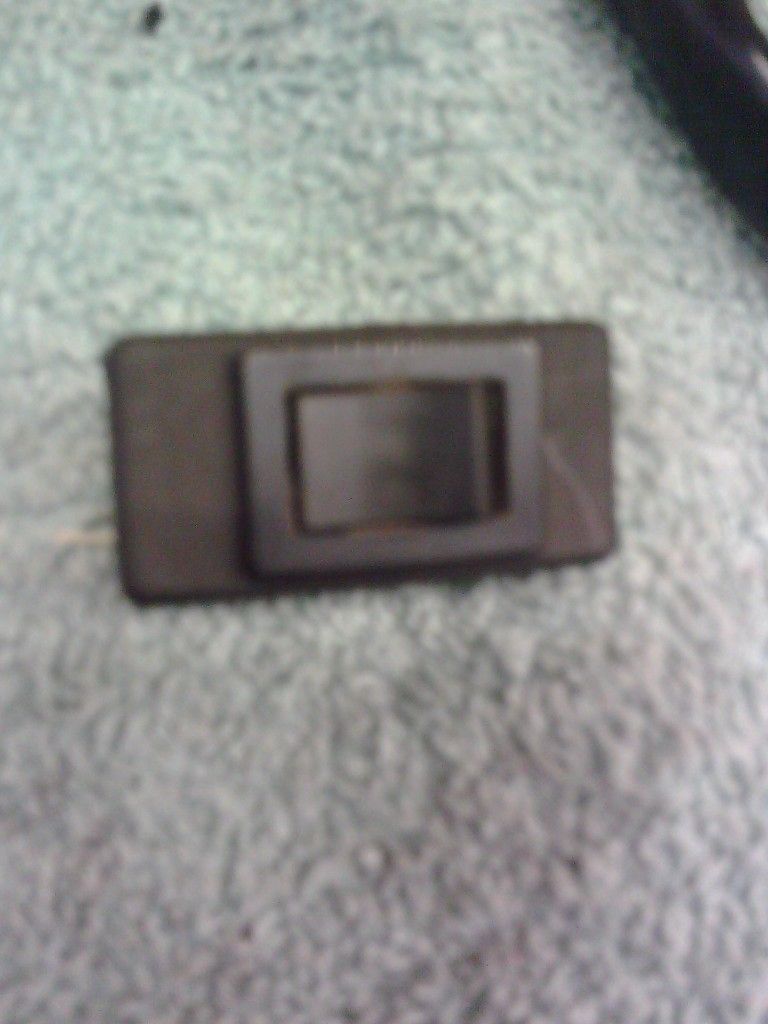

Inserire il mini interruttore nel foro....

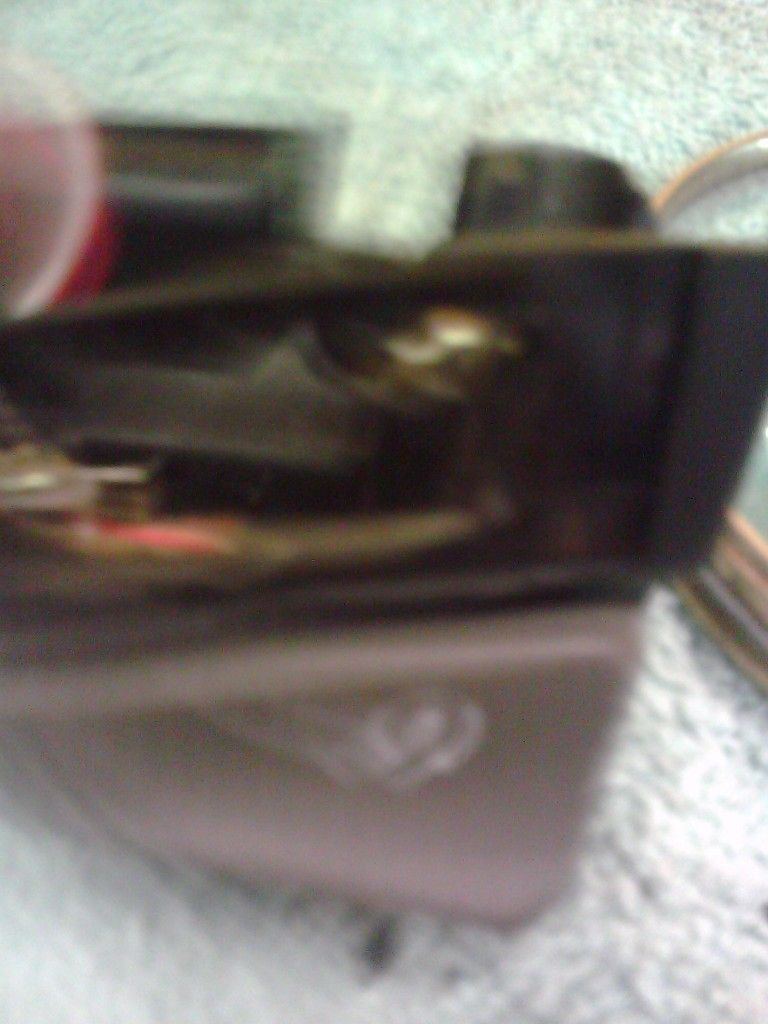

Effettuare il foro rettangolare anche nel blocchetto destro

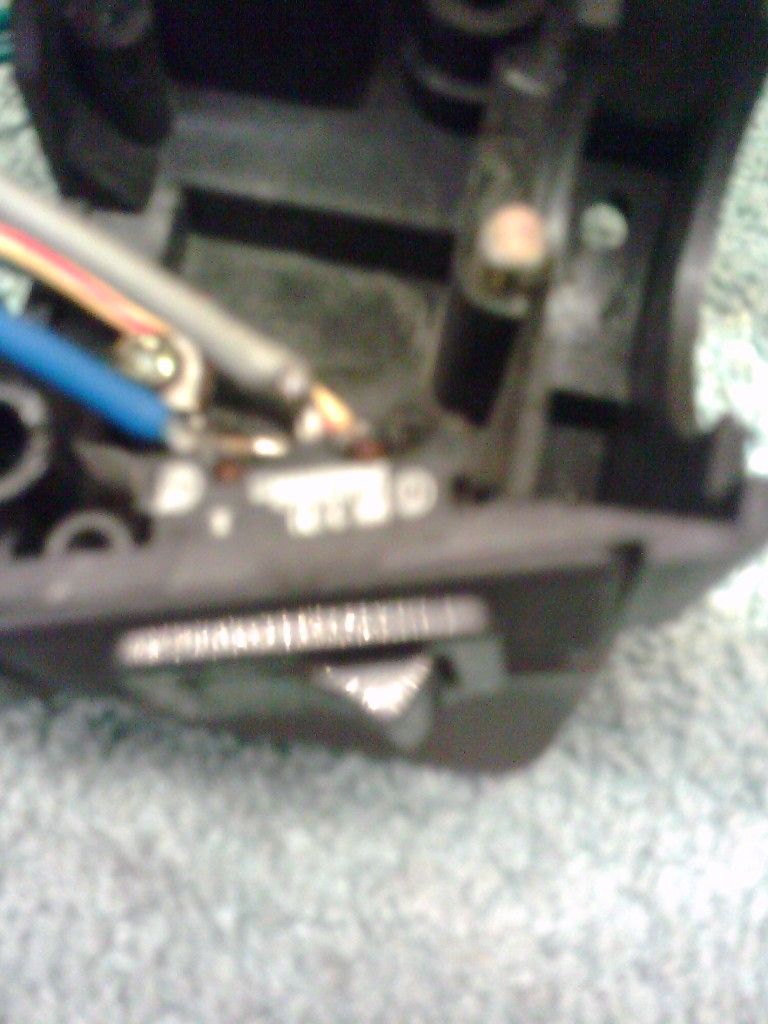

Saldare i due fili sul mini interruttore

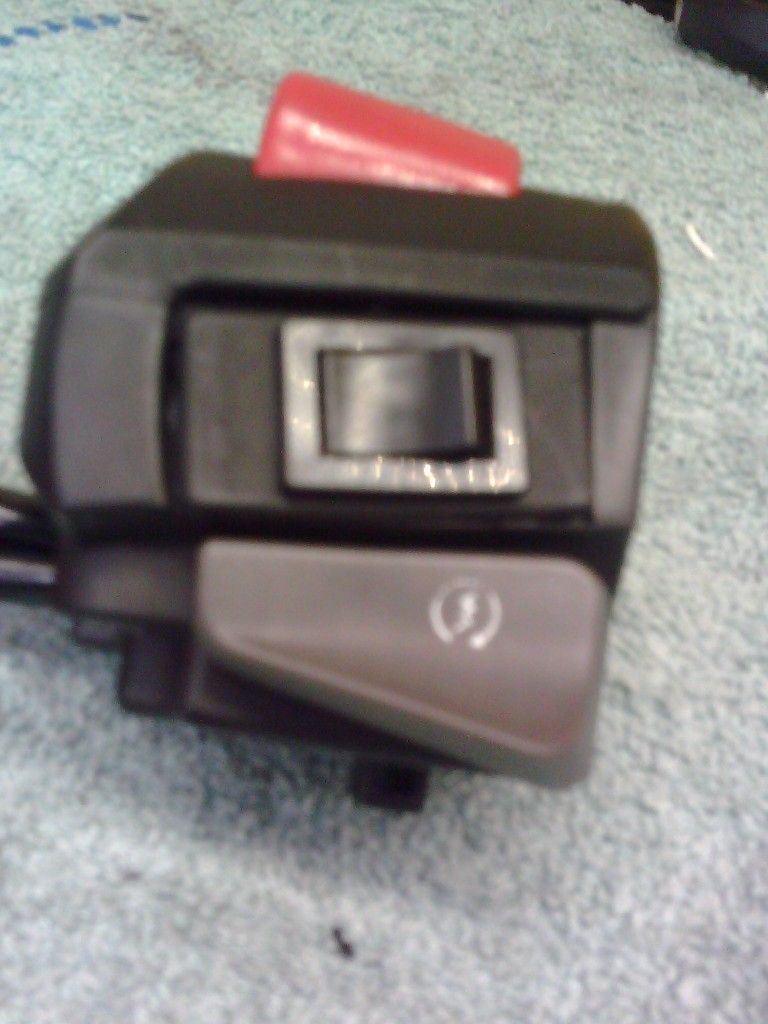

Ecco il blocchetto finito

[ELBANO]

..Giampy....come al solito sei un grande.....
Ho visto anche le foto......Adesso mi mancano quattro diottrie....per occhio....

Elbano

[Roby64]

Giampaolo
tempo fa avevo provato a smontare il blocchetto per inserirci un micro interruttore (marino) ma non c'ero riuscito per timore di romperlo.
Mi dici come si fa?

[Giampaolo]

Giampaolo
tempo fa avevo provato a smontare il blocchetto per inserirci un micro interruttore (marino) ma non c'ero riuscito per timore di romperlo.
Mi dici come si fa?

8) Apri il cupolo della capo, sganci il connettore a 6 pin di colore bianco
sganci i due faston del micro pompa freno anteriore
molla i due dadi di blocco fili acceleratore
con il cacciavite sviti le due viti a croce sotto il blocchetto luci
si apre in due semi-gusci
sgancia i due fili acceleratore

e ti trovi in mano il gruppo elettrico manubrio destro ........ora sei pronto ad operare....se usi un dremel per effettuare il foro ( come ho fatto io ) il lavoro è velocissimo.....poi con un cutter rifinisci di precisione il pertugio rettangolare per il mini interruttore . 8)

[Roby64]

Giampaolo
tempo fa avevo provato a smontare il blocchetto per inserirci un micro interruttore (marino) ma non c'ero riuscito per timore di romperlo.
Mi dici come si fa?

8) Apri il cupolo della capo, sganci il connettore a 6 pin di colore bianco
sganci i due faston del micro pompa freno anteriore
molla i due dadi di blocco fili acceleratore
con il cacciavite sviti le due viti a croce sotto il blocchetto luci
si apre in due semi-gusci
sgancia i due fili acceleratore

e ti trovi in mano il gruppo elettrico manubrio destro ........ora sei pronto ad operare....se usi un dremel per effettuare il foro ( come ho fatto io ) il lavoro è velocissimo.....poi con un cutter rifinisci di precisione il pertugio rettangolare per il mini interruttore . 8)

ora che ricordo meglio erano proprio i cavi dell'acceleratore che mi preoccupavano e che mi hanno fatto desistere dal proseguire
Chissà...forse uno di questi giorni riproverò tanto ho già tutto l'occorrente in casa.
Serve forse qualche relè?

[Giampaolo]

Giampaolo
tempo fa avevo provato a smontare il blocchetto per inserirci un micro interruttore (marino) ma non c'ero riuscito per timore di romperlo.
Mi dici come si fa?

8) Apri il cupolo della capo, sganci il connettore a 6 pin di colore bianco
sganci i due faston del micro pompa freno anteriore
molla i due dadi di blocco fili acceleratore
con il cacciavite sviti le due viti a croce sotto il blocchetto luci
si apre in due semi-gusci
sgancia i due fili acceleratore

e ti trovi in mano il gruppo elettrico manubrio destro ........ora sei pronto ad operare....se usi un dremel per effettuare il foro ( come ho fatto io ) il lavoro è velocissimo.....poi con un cutter rifinisci di precisione il pertugio rettangolare per il mini interruttore . 8)

ora che ricordo meglio erano proprio i cavi dell'acceleratore che mi preoccupavano e che mi hanno fatto desistere dal proseguire
Chissà...forse uno di questi giorni riproverò tanto ho già tutto l'occorrente in casa.
Serve forse qualche relè?

no no .....niente relè....... 8)

[Camver]

Molto interessante,

grande Giampy,

aspetto quest' inverno e sarà nella mia lista dei lavoretti che farò prima della prossima stagione

Caponord, La miglior moto del mondo heheheheheheheh (grazie a Giampy)

[D@rione]

aspetto quest' inverno e sarà nella mia lista dei lavoretti che farò quest' estate

Amico mio, anche tu necessiti di ferie eh?? Siamo in due!!!!

[Camver]

aspetto quest' inverno e sarà nella mia lista dei lavoretti che farò quest' estate

Amico mio, anche tu necessiti di ferie eh?? Siamo in due!!!!

DARIO NON SAI QUANTO SIA VERO

[Roby64]

Giampaolo,
siccome sto seriamente pensando di installare l'interruttore, volevo chiederti se si potrebbe inserire una spia indicante la disattivazione dei fari.

Mi spiego: ho un interruttore a levetta, a due posizioni, con tre pin di cui uno comune. Posso fare in modo che, quando abbasso l'interruttore (spegnendo quindi i fari) mi si accenda un led o una lucetta di avviso? (l'ultima cosa che vorrei sarebbe di dimenticarmi di riaccendere le luci o magari di spegnerle inavvertitamente)

Se e' fattibile mi diresti cosa mi servirebbe e, soprattutto, se mi servono circuiti, rele', resistenze o cose varie (di cui non ci capisco nulla) ?

Grazie grazie

[Giampaolo]

Giampaolo,
siccome sto seriamente pensando di installare l'interruttore, volevo chiederti se si potrebbe inserire una spia indicante la disattivazione dei fari.

Mi spiego: ho un interruttore a levetta, a due posizioni, con tre pin di cui uno comune. Posso fare in modo che, quando abbasso l'interruttore (spegnendo quindi i fari) mi si accenda un led o una lucetta di avviso? (l'ultima cosa che vorrei sarebbe di dimenticarmi di riaccendere le luci o magari di spegnerle inavvertitamente)

Se e' fattibile mi diresti cosa mi servirebbe e, soprattutto, se mi servono circuiti, rele', resistenze o cose varie (di cui non ci capisco nulla) ?

Grazie grazie

io ti consiglio questo......

http://www.apriliaontheroad.com/forum20 ... 08&t=25334

[mcr]

....mhhh
stasera mi studio qualcosa di semplice e poco intrusivo per accendere sulle capo post 2004 le luci anabbaglianti solo con batteria in carica... ci risentiamo ...

[Roby64]

....mhhh
stasera mi studio qualcosa di semplice e poco intrusivo per accendere sulle capo post 2004 le luci anabbaglianti solo con batteria in carica... ci risentiamo ...

[DAviDE]

mmm domanda, è impermeabile quel pulsante??

[Giampaolo]

no...... ma basta iniettare un po di crc-6-66 e non c'è acqua che tenga ! 8)
