Schema elettrico.....a colori ;)

[Fantin17]

Ciao a tutti..... in questi ultimi due giorni ho cercato di sfruttare quel po di materia grigia rimasta per concludere qualcosa di buono. Visti i problemi del sottoscritto con la parte elettrica, e sicuramente di tanti altri del forum, cercando di ragionare sullo schema elettrico mi è sorta un'ideuzza: considerando che tra Ar/AZ o B/N e Bi/R etc etc, leggere lo schema diventa aberrante, perchè non sostituire le sigle con colori?
Bene, ho smadonnato un po ma alla fine credo di aver tirato fuori qualcosa di simpatico. Credo potrebbe essere utile a chiunque voglia mettere mano alla Capona per risolvere qualche problemino, oppure per installare frecce led, fari supplementari, etc etc.
Dari@ne che ha visto il lavoro mi ha consigliato di metterlo su in jpg, ma non ricordo la procedura. Se qualcuno mi aiuta gliene sarei grato. Per quanti poi volessero una copia in pdf (da ingrandire e consultare a monitor o farselo stampare in A3 o formati più grandi) possono contattarmi in pvt. La qualità non sarà eccelsa ma credo sia più che intuibile. Con l'augurio di aver fatto qualcosa di buono per tutti e di aver dato un piccolo contributo alla comunità vi auguro buon lavoro Klaus
Ciao mi chiamo alessandro per me hai avuto un ottima idea ho una con del2001 per il momento non ho grossi problemi ma non si Sto arrivando! Mai puoi inviarmi per cortesia lo schema che hai fatto?mi faresti un grosso favore nel futuro grazie
Ehm...dimenticavo..... l'ABS e il sistema catalitico non sono contemplati (quindi suppongo vada bene per i modelli antecedenti il 2004). Ciao

[brucaliffo]

c'era già una discussione simile, se vuoi puoi aggiungere il tuo schema anche lì
http://www.apriliaontheroad.com/forum20 ... 08&t=27713

[D@rione]

Ecco qua il capolavoro di KLAUS!!!! Ancora complimenti!!!!!

[D@rione]

Bruco non ricordavo che c'era già una cosa simile... nell'incertezza ho pubblicato il suo capolavoro anche dall'altra parte! Dai, un LAVORONE!!!!

[brucaliffo]

si, ottimo! e poi questo è in italiano
più roba c'è meglio è, trattandosi della parte elettrica che è la cosa più rognosa delle nostre motazze

[polaroid]

Ottimo lavoro klaus, sarà utile a tutti!

Ciaooo...

[brucaliffo]

Lo schema di klaus è consultabile online qui

http://brucaliffo.awardspace.info/schemacn/

[Giampaolo]

ciao ragazzi.....sto preparando un altra versione dello schema, allargando i margini del foglio e lo spessore delle linee in modo da renderlo ancora più risoluto e fruibile. Le immagini hanno una risoluzione migliore. A posto dei numeri sto inserendo direttamente delle etichette in italiano che riportano i nomi degli elementi, in modo da non dover fare ricorso alla legenda (indicando con esattezza quali sono i colori dei fili delle bobine interne/esterne, anteriori e posteriori). Appena pronto vi avviso. Ciauuuuuu

ottimo!!!

[Fantin17]

Ecco qua il capolavoro di KLAUS!!!! Ancora complimenti!!!!!

Grazie anche da parte mia complimenti eccellente lavoro

[Giampaolo]

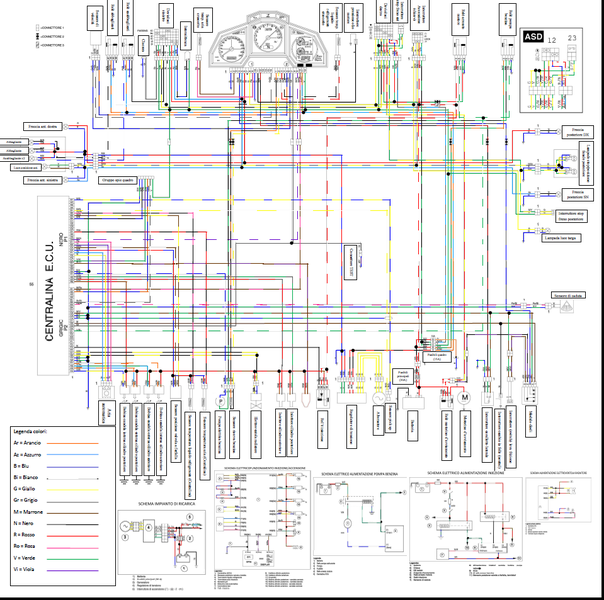

Ecco qua........

[Giampaolo]

Grazie mille, mitico

è scaicabile da questo sito..... assieme a tanti altri schemi..... 8)

ftp://floreani.dyndns.org/disk1/share/A ... Giampaolo/

[brucaliffo]

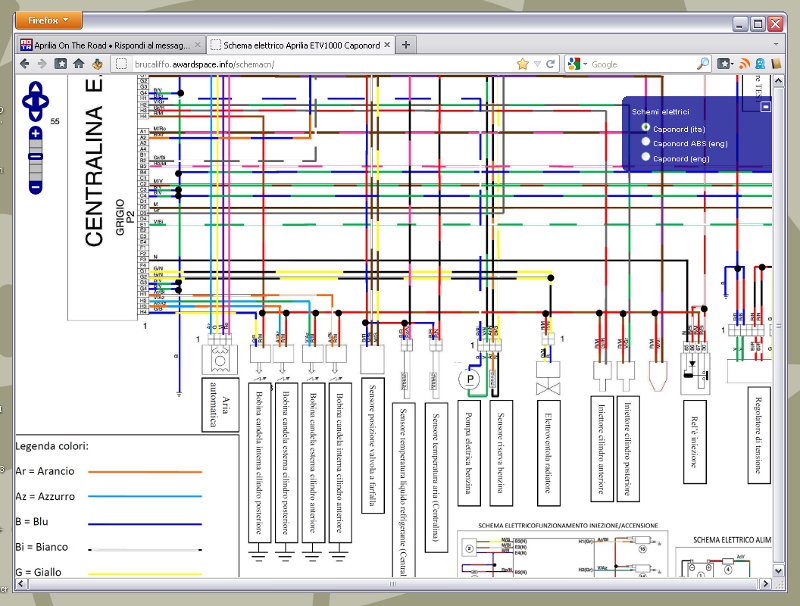

Schema aggiornato anche sulla versione navigable online

http://brucaliffo.awardspace.info/schemacn/
